[임베디드] 오실로스코프로 신호 측정

하드웨어나 전기 전자기기들이 제게는 너무 생소합니다. 하나씩 정리해보겠습니다.



오실로스코프(oscilloscope) : 파동과 같은 주기적인 변화(oscilation)를시각적으로 보여주는 장비로, 특히 전압의 변화를 신호로써 시각적으로 표시해주는 장치를 말합니다.

시장 점유율 1위는 '텍트로닉스'사이지만 제가 사용하는 오실로스코프는 'Siglent'라는 제조사에서 만들어진 제품입니다.



외관은 이렇습니다. 채널 2에 프로브를 연결했습니다.

오른쪽 집게들이 제게는 너무 생소합니다. 하나씩 정리해보겠습니다.







오실로스코프(oscilloscope) : 파동과 같은 주기적인 변화(oscilation)를시각적으로 보여주는 장비로, 특히 전압의 변화를 신호로써 시각적으로 표시해주는 장치를 말합니다.



제가 사용하는 오실로스코프는 'Siglent'라는 제조사에서 만들어진 제품입니다.







외관은 이렇습니다. 채널 2에 프로브를 연결했습니다.

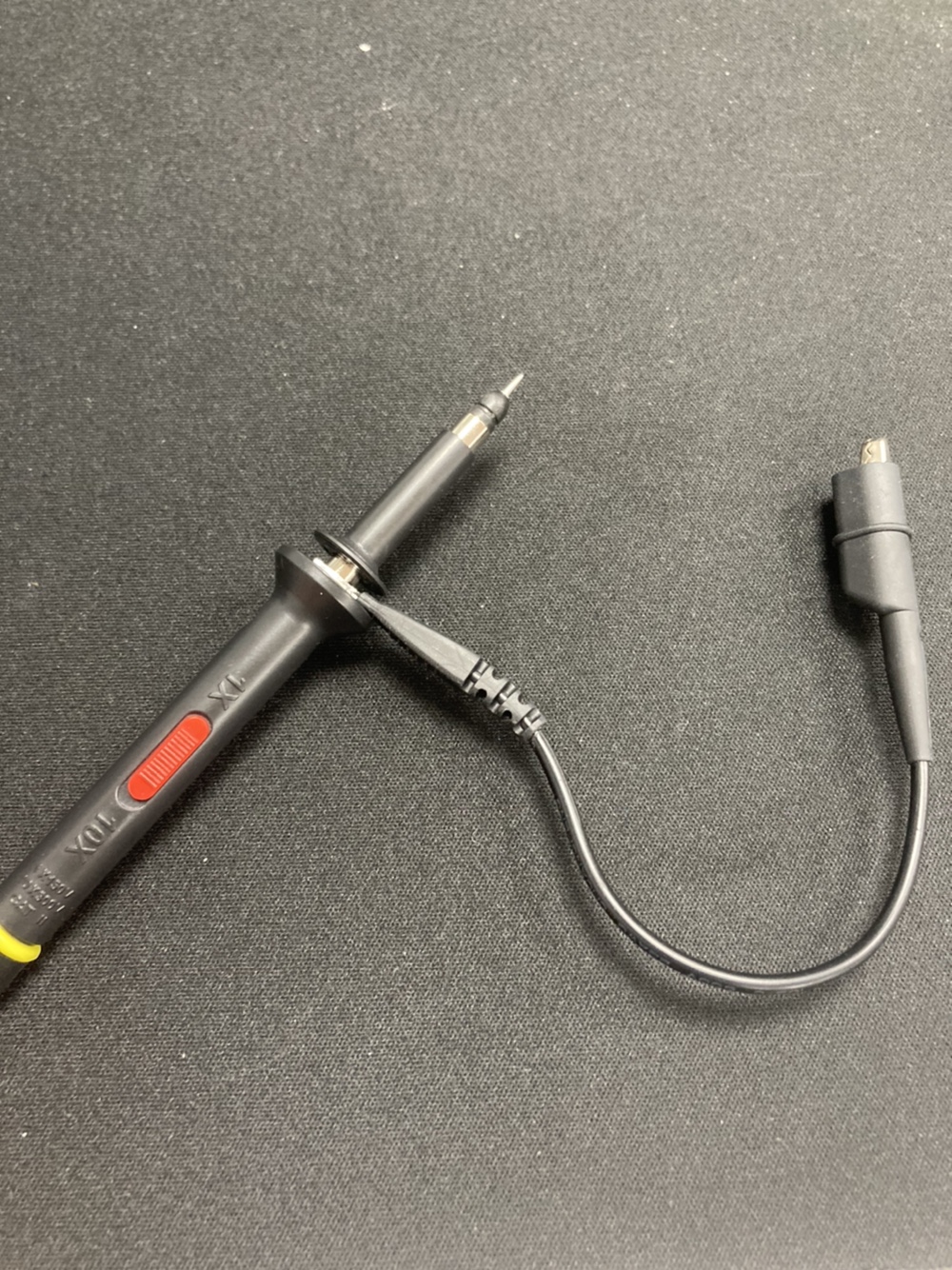

오른쪽 집게로 그라운드를 집고 오른쪽 펜으로 측정합니다.

집개로 그라운드를 집어주고 5V에 프로브를 갖다 대면 신호가 바뀐 것을 확인할 수 있습니다.



x축으로부터 일정부분 평행이동하였습니다.

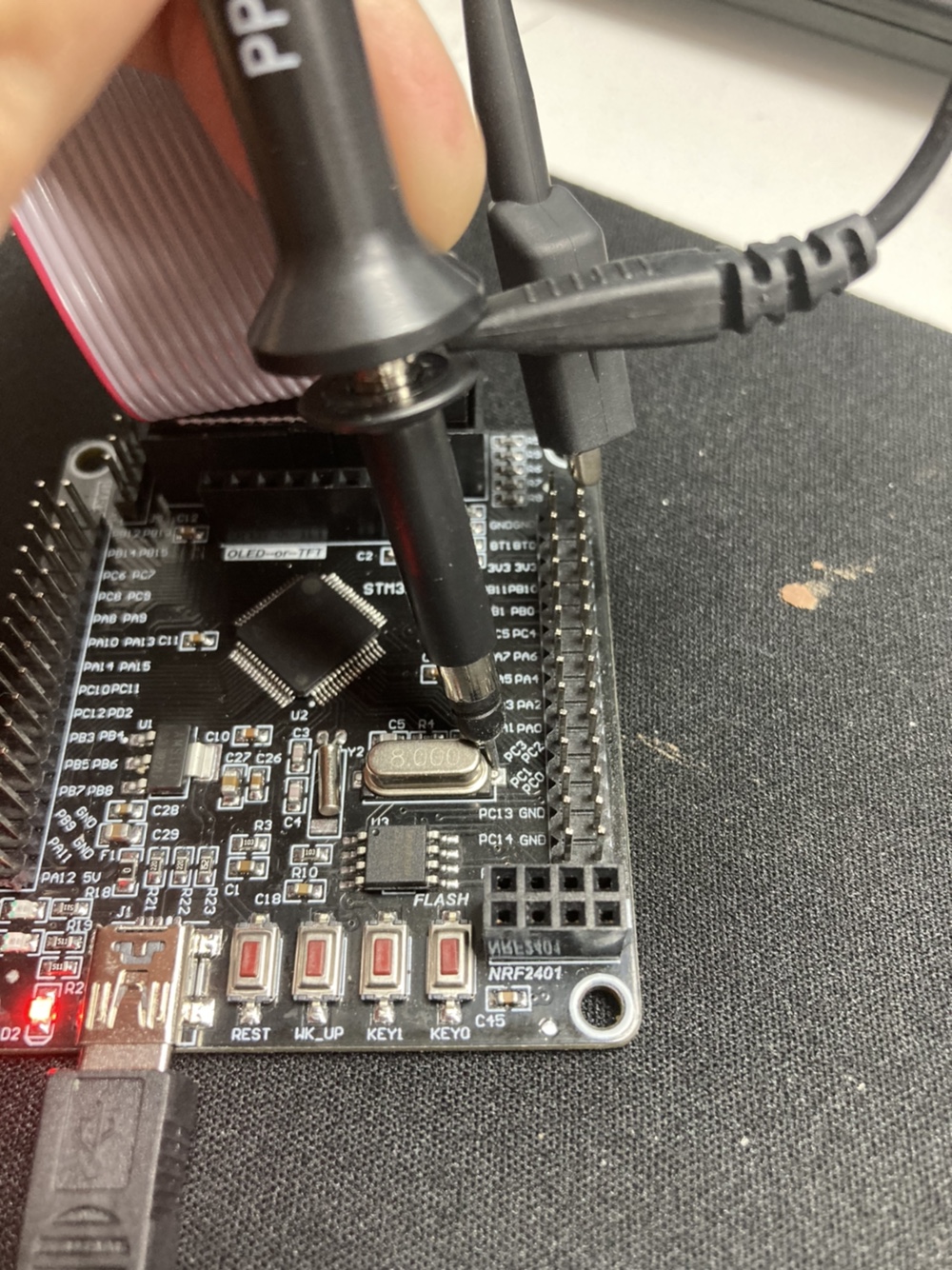

이번에는 시스템 클럭 쪽을 측정하였습니다.

시스템 클럭의 전압을 측정했을 때는 진동의 주기가 좀 더 커졌네요
